經典文丘里管

更新:2015-10-19 17:14:10      點擊:
  • 品牌:紅旗儀表
  • 型號:LJW
  • 市場價:12000 元
  • 優惠價:9800 元
介紹

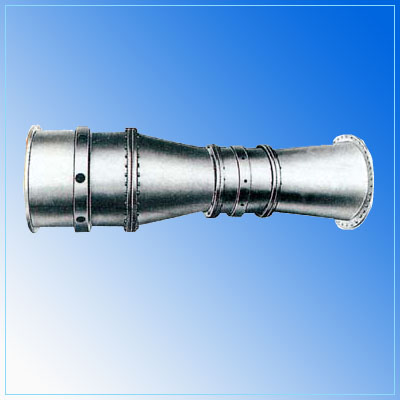

經典文丘里管


一、經典文丘里管簡介


      經典文丘里管又稱古典文丘里管。習慣稱呼標準文丘里管。符合lS05167或GSfT2624標準。用于測量封閉管道中單相穩定流體的流量,常用于測量空氣、天然氣、煤氣、水等流體的流量。


二、經典文丘里管特點


      經典文丘里管結構簡單,耐用,性能穩定。 經典文丘里管壓力損失小,節約流體輸送所需的能源。 經典文丘里管在通徑50~1200范圍內.不需要實流標定。超出這個范圍,可以參比設計制造。當需要較高精確度時,可進行實流標定。 本體安裝尺寸較長,對大口徑儀表,不便于運輸安裝。


三、經典文丘里管適用范圍


1.公稱直徑: 50mm≤DN≤1200mm ,超過1200mm需標定
·粗鑄收縮段:100mm≤DN≤800mm
·機械加工收縮段:50mm≤DN≤250mm
·粗焊鐵板收縮段:200mm≤DN≤1200mm
2. 節流孔徑比β:0.3≤β≤0.75
·粗鑄收縮段:0.3≤β≤0.75
·機械加工收縮段:0.4≤β≤0.75
·粗焊鐵板收縮段:0.4≤β≤0.7
3.雷諾數范圍: 2×105≤ReD≤2×106
·粗鑄收縮段:2×105≤ReD≤2×106
·機械加工收縮段:2×105≤ReD≤106
·粗焊鐵板收縮段:2×105≤ReD≤2×106
4.精度等級:1級
