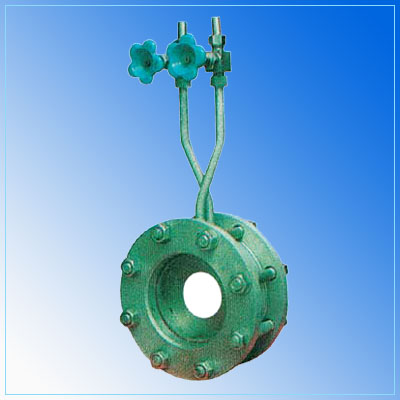

孔板流量計（標準孔板）
一、孔板流量計簡介
孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及引的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。節流裝置又稱為差壓式流量計，是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體。蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定。
二、孔板流量計的應用
廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量�？装辶髁坑嫳粡V泛適用于煤炭、化工、交通、建筑、輕紡、食品、醫藥、農業、環境保護及人民日常生活等國民經濟各個領域，是發展工農業生產，節約能源，改進產品質量，提高經濟效益和管理水平的重要工具在國民經濟中占有重要的地位。在過程自動化儀表與裝置中，流量儀表有兩大功用：作為過程自動化控制系統的檢測儀表和測量物料數量的總量表
三、孔板流量計的特點
1、標準節流件是全用的，并得到了國際標準組織的認可，無需實流校準，即可投用，在流量傳感器中也是唯一的；
2、結構易于復制，簡單、牢固、性能穩定可靠、價格低廉；
3、應用范圍廣，包括全部單相流體(液、氣、蒸汽)、部分混相流，一般生產過程的管徑、工作狀態(溫度、壓力)皆可以測量；
4、檢測件和差壓顯示儀表可分開不同廠家生產，便與專業化規模生產。
二、缺點
1、測量的重復性、精確度在流量傳感器中屬于中等水平，由于眾多因素的影響錯綜復雜，精確度難于提高；
2、范圍度窄，由于流量系數與雷諾數有關,一般范圍度僅3∶1～4∶1；
3、有較長的直管段長度要求，一般難于滿足。尤其對較大管徑，問題更加突出；
4、壓力損失大；
5、孔板以內孔銳角線來保證精度，因此傳感器對腐蝕、磨損、結垢、臟污敏感，長期使用精度難以保證，需每年拆下強檢一次；
6、采用法蘭連接，易產生跑、冒、滴、漏問題，大大增加了維護工作量。
一、孔板流量計介紹
孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及引的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。節流裝置又稱為差壓式流量計，是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體。蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定。
二、孔板流量計適用范圍
三、孔板流量計的分類
標準孔板
標準孔板按常用取壓方式可分為角接取壓、法蘭取壓、徑距取壓三種類型。
圓缺孔板
偏心孔板
內藏孔板
特點：
（1）、結構緊湊，牢固耐用，工作可靠。
（2）、可以測小流量，現場安裝方便。
（3）、要求配制一段直管段（前5D、后2D 需精密加工）。
使用條件：
（1）、公稱通徑：15-50mm
（2）、公稱壓力：≤6.3MPa
（3）、精確度（不確定度）：2.5%
特點：結構簡單、耐用、工作可靠。
不需要測量差壓。
環形孔板
1、更適合測量飽和蒸汽、過熱蒸汽以及煤氣、冷卻水等臟污流體。
2、更容易適應高溫、高壓流體的流量測量。
3、比圓缺孔板、偏心孔板工作更可靠，測量更精確。
4、以較低的成本制成耐腐蝕型，測量腐蝕性流體的流量。
5、由于本產品外部形狀簡單，容易制成夾套保濕型在夾套內通蒸汽，可以防止被測流體（如重油、渣油等）在測量管段內凝結或粘附；通以冷卻液，可防止易汽化的液體在流經測流板時形成汽液兩相流。
6、采用均壓環結構，減少了測量誤差來源引至差壓變送器的是在測流板上、下游處取壓管橫截面的靜壓平均值，減弱了上游局部阻力形成的速度分布畸變對精度的影響，實際精度更接近基本精度。
7、要求較低的前后直管段
8、采用一體型結構形式，減少管線敷設。
9、采用帶遠傳膜盒的差壓變送器，可以測量諸如煤粉、渣油等臟污液體的流量。
工作原理：環形孔板節流裝置和普通的標準孔板一樣，依據的基本原理是流體連續性方程和伯努利方程。把環形孔板安裝在圓管中，當液體流經節流裝置時，其上、下游側之間就會產生壓力差。
連接方式：法蘭連接和焊接連接。
